1 一般规定

1．1　本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆桥架敷设

1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3

1.4　金属桥架及其支架和引入或引出的金属电缆导管接地（PE）或接零（PEN）可靠，且符合下列规定:

１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；

２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2；

３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备

2．1　技术准备:

１．按照已批准的施工组织设计（施工方案）进行技术、交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。

5.托盘、梯架的宽和高度，应按下列要求选择:

(1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。并应留有的备用空位，以便今后为增添电缆用；

(2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；

(3)工作均布荷载下的相对挠度不宜大于1/200。

托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1

表12.2.4-1 钢制托盘、梯架常用规格表

注:符号△表示常用规格。

各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。

支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。

钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表12.2.4-2选择适用工程环境条件的防腐处理方式。当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。

表12.2.4-2 表面防腐处理方式选择

注:符号“○”表示推荐防腐类别。

6.桥架的外观检查

桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表2.2.6的规定。表面防腐层材料应符合现行有关标准的规定。

表2.2.6 托盘、梯架允许小板材厚度

热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。

电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。

螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1.2mm。

7.膨胀螺栓:应根据允许拉力和剪力进行选择；可按计划验收，丝扣应完好无损。

8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。

9.电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封良好。

10.其它附属材料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要

12．3 施工工艺

12．3．1　电缆桥架安装施工工艺

1.电缆桥架安装工艺流程:

定位放线→预埋铁件或膨胀螺栓→支.吊.托架安装→桥架安装→保护接地安装

2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.预埋铁件或膨胀螺栓

(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准。其锚固圆钢的直径不小于10mm。

(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。

(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标

4.支、吊架安装

(1) 支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺；

(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；

(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；

（4）支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm；

（5）严禁用电气焊切割钢结构或轻钢龙骨任何部位；

（6）吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统。

（7）固定支点间距一般不应大于1.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。

（8）严禁用木砖固定支架与吊架。

5.桥架安装

(1) 电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。支、吊架和桥架安装考虑电缆敷设弯曲半径满足规范小弯曲半径。见表12．3．1．5。

表12．3．1．5 电缆小允许弯曲半径

注:D为电缆外径。

(2)门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽可能配合土建施工预埋。如图12．3．1．5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图12．3．1．5（2-1），也可以采用膨胀螺栓固定。

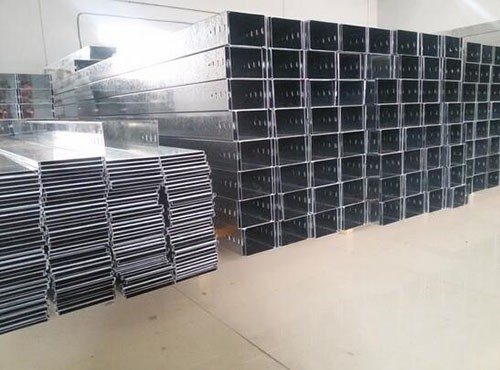

南昌市宏平电气设备有限公司是一家的电缆桥架生产厂家，我公司的主要产品有：南昌电缆桥架,江西电缆桥架,槽式电缆桥架、梯级式电缆桥架、托盘式电缆桥架、电缆桥架配件、五金铸件等。拥有国内水平的电缆桥架成型生产线，作为江西南昌电缆桥架的江西桥架厂家，南昌桥架厂不仅电缆桥架型号规格齐全，而且电缆桥架价格相对于其他一些企业来说较低。宏平电气长期致力于电缆桥架研发、生产与销售，我们在对于电缆桥架设计、电缆桥架材质、电缆桥架样式、电缆桥架质量、电缆桥架型号等方面上严格把关，生产出满足客户需求的电缆桥架。
