1、前言

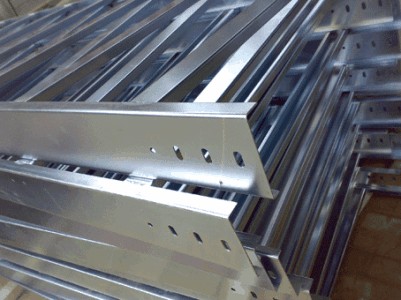

桥架经过多年的发展，推出各种材质、各种形式的桥架，如有钢质电桥架、铝合金电缆桥架、玻璃钢电缆桥架、防火阻燃桥架。有槽式、托盘式、梯级式、组合式等等。

随着社会经济的高速发展，对建筑物的节能设计和功能设计提升到的高度，近几年来，网格式电缆桥架已开始推广应用于新建建筑物中。网格式电缆桥架是全新概念的桥架，其安装简便、更改维修灵活、节约原料、轻巧洁净，与上述传统桥架施工工艺有很大的区别。本工法在对上述实际情况上，结合埃克森美孚（亚太）研发中心等工程的实际施工经验，提出网格式电缆桥架安装的施工工艺。

2、工法特点

2.1安装简便

网格式电缆桥架由厂家加工成直段送至安装现场，各种角度的转角、三通、四通、变径、标高变化等部件都可以根据实际情况采用直段桥架直接加工而成，无需提前去工厂定制。这个特点对于设计、安装来说都非常简便、灵活多变，可大幅度缩短安装时间。既提高了施工工期，又节约了人工费用。

2.2更改维修灵活

当今时代是信息化社会，增加、更换新设备是必然的，线缆的增加、更换及拆除将更为频繁，网格式电缆桥架为开放式结构，线缆布放具有灵活性、快捷性的特点，能够适应不断变化的应用需求。

网格式电缆桥架开放式的结构也使得线缆辨别容易，不仅能让用户掌控布线的质量，将来排除故障、维护的时候也很方便。


2.3节约原料

网格式电缆桥架为开放式，线缆自然通风散热，热量不会聚集，桥架内温度不会升高。因此线缆性能得到优化，可以使用截面积更小的电缆，从而降低电缆采购成本，并在实际运行中降低能耗，节省能源。

2.4轻巧洁净

网格式电缆桥架采用直径4mm～7mm的钢丝根据力学原理进行优化配置混合，每个焊点都是通过生产线焊接的，承载力和传统的是一致，其的重量是普通桥架的41%，为轻巧。这样大大节约了支吊架、制作钢材的成本。

网格式电缆桥架开放式结构也能防止水、灰尘、碎屑的聚积，细菌不易繁殖，更加洁净。


3、适用范围

本工法可适用于大型公共场所公用建筑、高层建筑、厂房及机房的强弱电网格式电缆桥架的施工。

4、工艺原理

4.1桥架连接

网格式电缆桥架连接是将两被连接的网格式电缆桥架两端拼放一起，采用专用连接件对接连接，专用连接件有多种类型，有快速连接件、普通连接件及各种连接件的组合。

4.2部件制作

各种角度的转角、三通、四通、变径、标高变化等部件制作都是现场制作，将直线段网格式电缆桥架用断线钳或厂家专用电动剪线钳将部分网格剪断，然后弯曲成型，用专用连接件连接组装成各种部件。

5、施工工艺流程及操作要点

5.1施工工艺流程：

网格式电缆桥架定位设计、放线→支吊架制作安装→网格式电缆桥架部件制作→网格式电缆桥架安装→接地安装→验收

5.2施工要点

根据电气施工图纸，确定网格式电缆桥架立体定位、规格大小、敷设方式（墙壁、吊顶内、地板内、无吊顶等等）、支吊架形式、支吊架间距、转弯角度、三通、四通、标高变换等。

5.2.1网格式电缆桥架立体定位时考虑与其它机电管线之间的间距：

5.2.1.1网格式电缆桥架与一般工艺管道平行净距离不小于0.4M；交叉净距离不小于0.3M；

5.1.1.2当网格式电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的小净距，符合表5-1的规定：

表1 与管道的小净距

表5-1  与管道的小净距（m）

管道类别

平行净距

交叉净距

易燃易爆气体管道

0.5

0.5

热力管道

有保温层

0.5

0.3

无保温层

1.0

0.5

5.1.1.3网格式电缆桥架不宜安装在腐蚀气体管道上方以及腐蚀性液体管道的下方。当设计无要求时，网格式电缆桥架与具有腐蚀性液体或气体的管道平行净距离及交叉距离不小于0.5M。否则应采取防腐、隔热措施。

5.1.1.4强电网格式电缆桥架与强电网格式电缆桥架上下多层安装时，间距宜≥300mm；强电网格式电缆桥架与弱电网格式电缆桥架上下多层安装时，间距宜≥500mm，否则需采取屏蔽措施，其间距宜≥300mm；控制电缆网格式电缆桥架与控制电缆网格式电缆桥架上下多层安装时，间距宜≥200mm；网格式电缆桥架沿顶棚吊装时，间距宜≥300mm。

5.1.3支吊架制作：根据网格式电缆桥架规格大小、承受线缆的重量、敷设方式确定采用支吊架形式。支吊架形式有托臂式、中间悬吊式、两侧悬吊（龙门吊架）式、落地式等形式等等。

5.1.4支架架安装

5.1.4.1间距确定：网格式电缆桥架直线段水平安装支吊架间距是根据网格式电缆桥架的材质、规格大小及承受线缆的重量来确定的。支吊架间距宜为1.5～2.5m，同一水平面内水平度偏差不超过5mm/m。为了确保网格式电缆桥架水平度偏差达到规范要求，敷设线缆重量不得超过网格式电缆桥架大承载重量。
